Leistungen · Stanztechnik
Stanzteile vom Prototyp bis zur Serie
Ob Prototyp, kleine Stückzahl oder Serie: Bei uns bekommen Sie gute Beratung, einen hohen Qualitätsstandard und pünktliche Lieferung.
Jedes Teil wird ständig kontrolliert
Die Qualität überwachen wir mit unserem internen Qualitätssystem. Die Teile kontrollieren wir laufend mit moderner Messtechnik.
Das Rosell-Konzept und unsere Hauspolitik stehen für gute Beratung und eine enge Zusammenarbeit mit Ihnen.

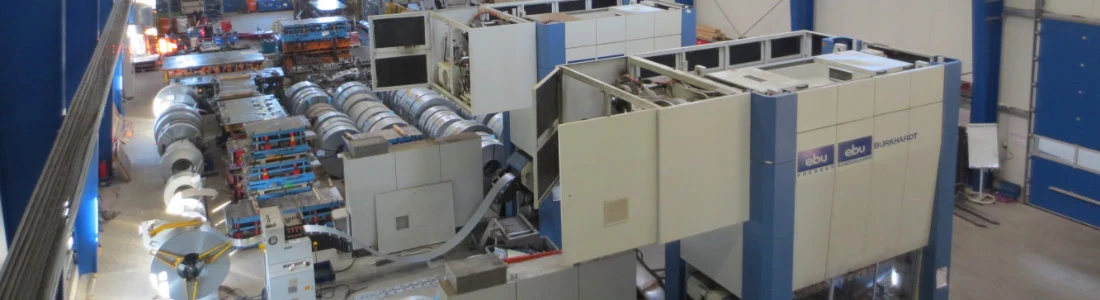

Im Folgeverbund entsteht das Teil Schritt für Schritt aus dem Band
Pressen von 100 bis 500 Tonnen

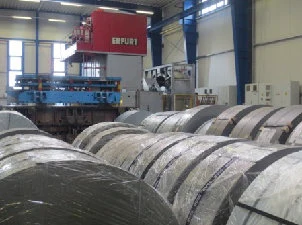

Die größte Presse ist die ERFURT, eine 2-Pleuel-Exzenter-Transfer- und Folgeverbundpresse mit 500 Tonnen. Sie hat zwei Ziehkissen und schweißt über den Transfer intern und extern. Daneben laufen zwei EBU mit 320 Tonnen und drei Weingarten mit 100 und 200 Tonnen.
| Presse | Presskraft | Hubzahl | Pressentisch | Einbauhöhe |
|---|---|---|---|---|
| EBU STA 320/2500 P2R (2 Stück) | 320 t | 20 bis 80 /min | X 2500 / Y 1300 mm | 330 bis 690 mm |
| ERFURT Transfer und Folgeverbund | 500 t | 13 bis 30 /min | X 4000 / Y 1800 mm | 1300 mm |
| Weingarten AR200 | 200 t | 32 /min | X 900 / Y 810 mm | 400 bis 470 mm |
| Weingarten AR100 (2 Stück) | 100 t | 52 /min | X 710 / Y 550 mm | 275 bis 407 mm |
Welche Blechstärken wir pressen
Auf der ERFURT und den EBU pressen wir Stahl und Aluminium bis 5 mm, Edelstahl und hochfesten Stahl bis 4 mm. Die Weingarten AR 200 schafft Stahl und Aluminium bis 4 mm und Edelstahl bis 3 mm.
Auf den beiden Weingarten AR 100 verarbeiten wir Stahl und Aluminium bis 3,5 mm sowie Edelstahl und hochfesten Stahl bis 2,5 mm.
| Presse | Stahl | Edelstahl | Hochfester Stahl | Aluminium |
|---|---|---|---|---|
| EBU 320 t | 5 mm | 4 mm | 4 mm | 5 mm |
| ERFURT 500 t | 5 mm | 4 mm | 4 mm | 5 mm |
| Weingarten AR 200 t | 4 mm | 3 mm | 3 mm | 4 mm |
| Weingarten AR 100 t | 3,5 mm | 2,5 mm | 2,5 mm | 3,5 mm |
Reinigen und Markieren
Saubere Teile, die man zurückverfolgen kann

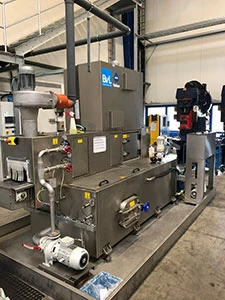

Reinigen in der Durchlaufanlage
In unserer Durchlauf-Reinigungsanlage von BvL befreien wir Stanzteile von Ölresten und Schmutz. Das verbessert die weitere Verarbeitung, beim Schweißen etwa die Qualität der Naht. Gereinigte Teile rauchen beim Schweißen weniger, das kommt dem Arbeitsschutz und dem Raumklima zugute.
Wasserdruck, Wärme und Trockengebläse stellen wir auf Ihre Anforderungen ein. Wir befüllen korbweise oder mit Einzelteilen, der Tank fasst 1.400 Liter.

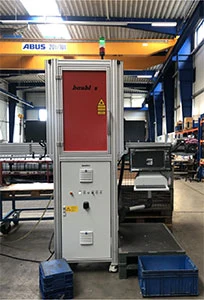

Lasermarkieren mit Teilezuführung
Unsere Lasermarkieranlage von baublys bringt individuelle Markierungen auf die Bauteile, damit sie sich zurückverfolgen lassen. Die Teile werden automatisch zugeführt, so läuft das Markieren im fortlaufenden Prozess.
Möglich sind Ihr eigenes Logo, Datum und Uhrzeit, Teilekennzeichnungen sowie QR-Codes, Barcodes und andere Codes.
Auch Tiefziehteile und Handeinlegerteile
Welches Teil sollen wir für Sie pressen?
Nennen Sie uns Werkstoff, Blechstärke und Jahresstückzahl. Wir sagen Ihnen, welche Presse und welches Werkzeug passen.
